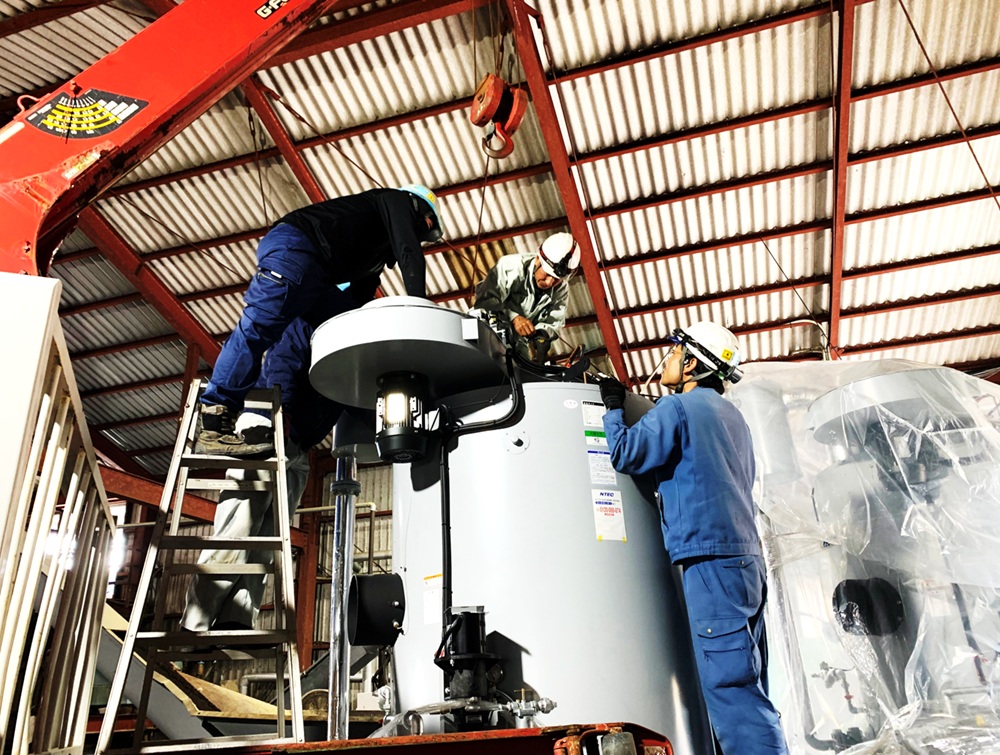

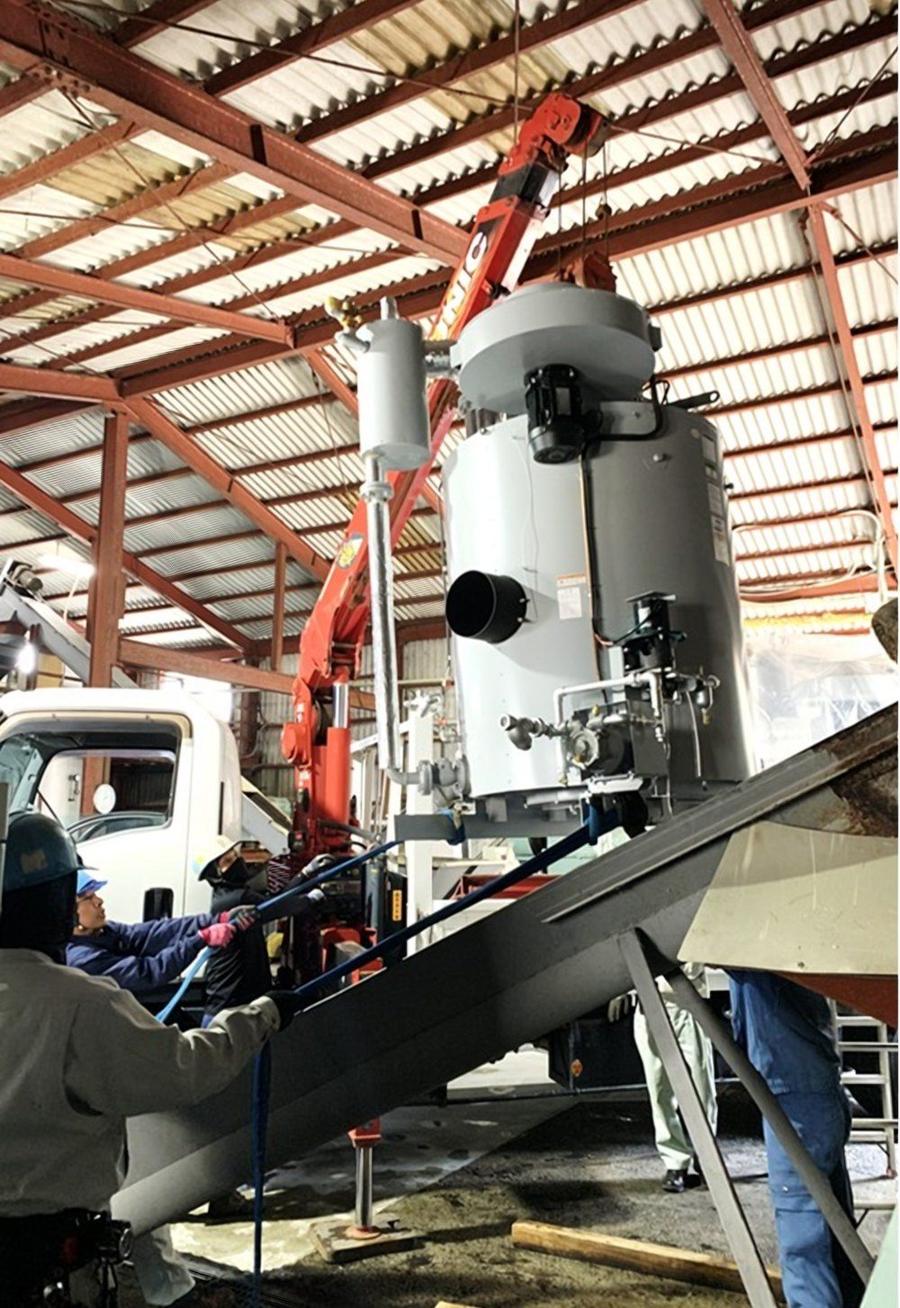

CASE 01 ／ BOILER

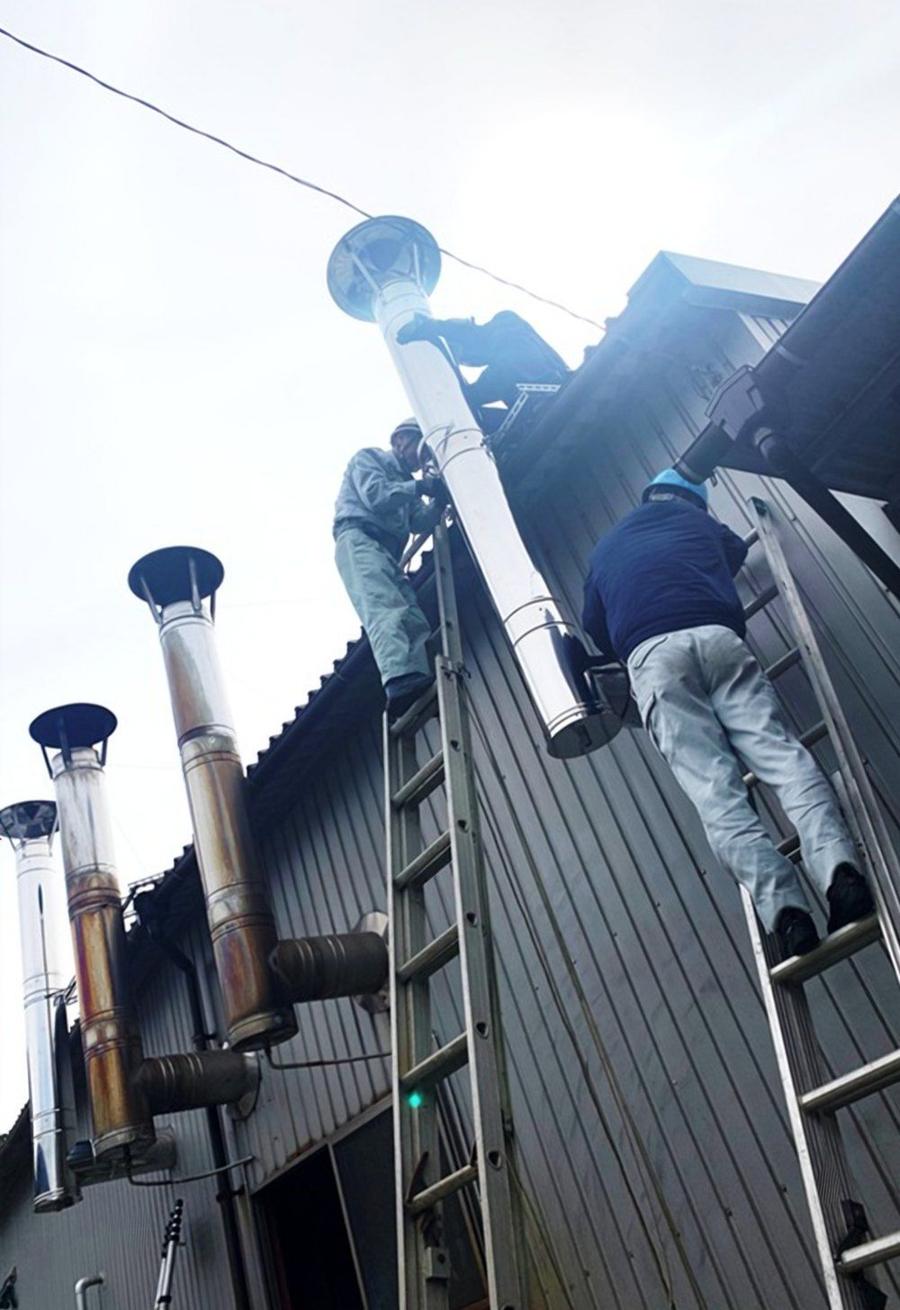

ボイラ設置（ダクト・煙突・電気工事）
ボイラ本体の据付に加え、ダクト・煙突・電気工事までを一括で施工しました。
| メーカー | 日本サーモエナー（EQS-1002KM×2基） |
|---|---|
| 使用薬品 | オルガノ製 （ニューオルクリーン171） |
| 軟水器 | ES-40J |
| 換算蒸発量 | 1000kg/h |
| 場所 | 鹿児島県 |
Works
施工事例
設計・エンジニアリング事業の施工事例をご紹介します。ボイラ・冷却塔の設置から配管洗浄、ろ材・樹脂交換、制御盤の製作まで、現場ごとの条件に合わせて設計・施工を行っています。
Engineering
設計・エンジニアリング事業
水処理の専門スタッフが現場を確認し、水質や設備レイアウトに合わせて機器選定・設計から施工、試運転調整までを担当します。各種建設業の許可を有し、機器の据付に伴う基礎・配管・電気工事、制御盤の製作まで一括してお引き受けできることが当社の強みです。

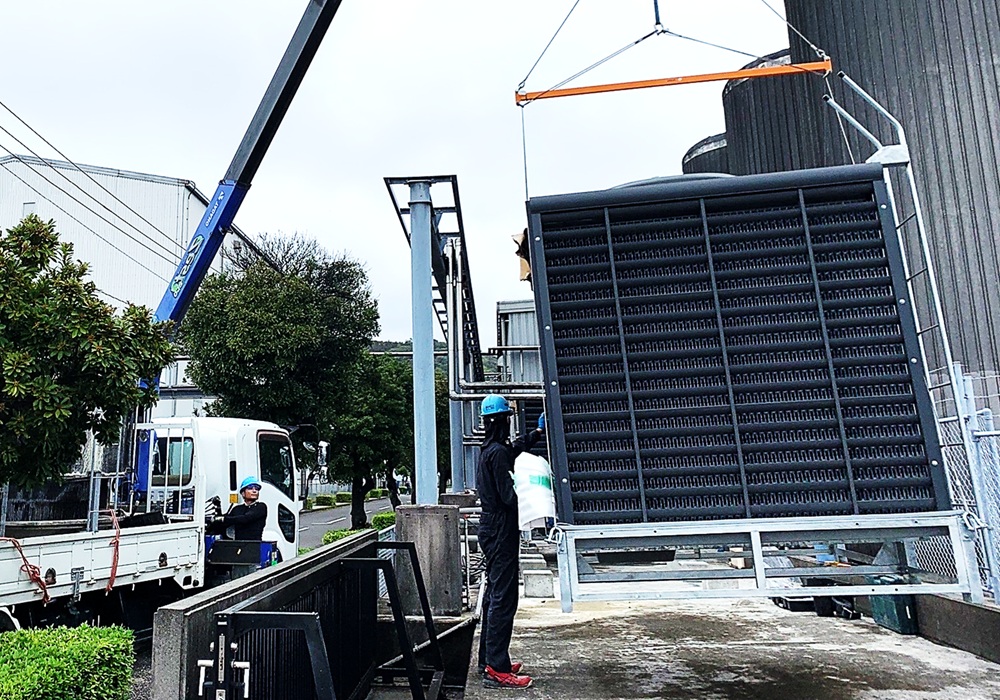

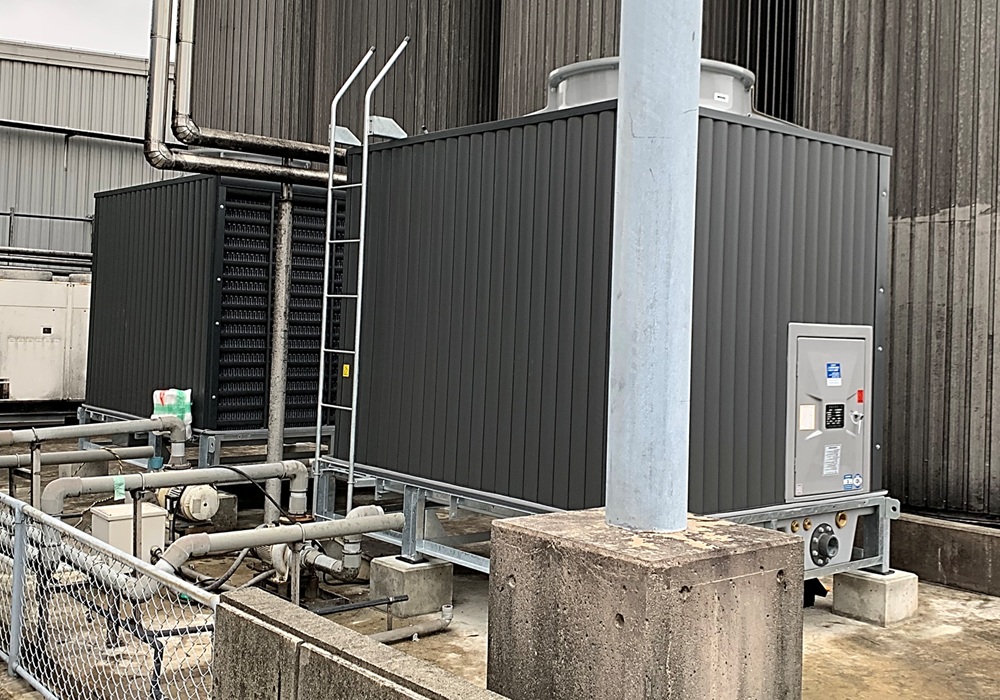

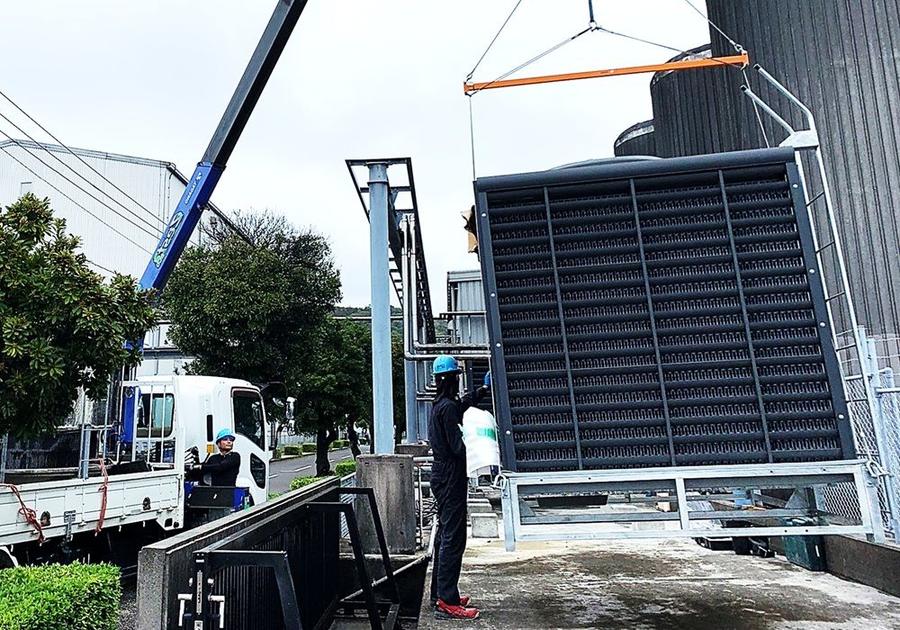

CASE 02 ／ COOLING TOWER
冷却塔・クーリングタワー（基礎設計・電気工事）
冷却塔2基の設置にあたり、基礎設計から電気工事までを担当しました。
| メーカー | 空研工業株式会社 |
|---|---|
| 型式 | SKC-Ro ×2基 |
| 電動機 | 200V×60Hz×10P×1.5kw×1 |
| 概算寸法 | 1870×2180×2350 |
| 循環水量 | 39,000L/h |
| 場所 | 鹿児島県 |

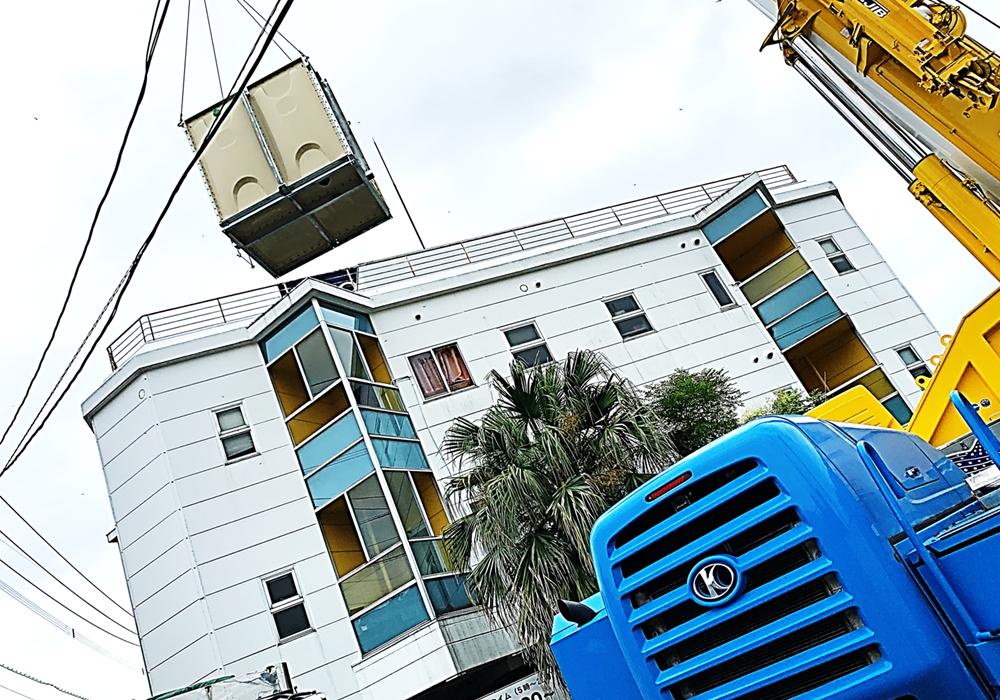

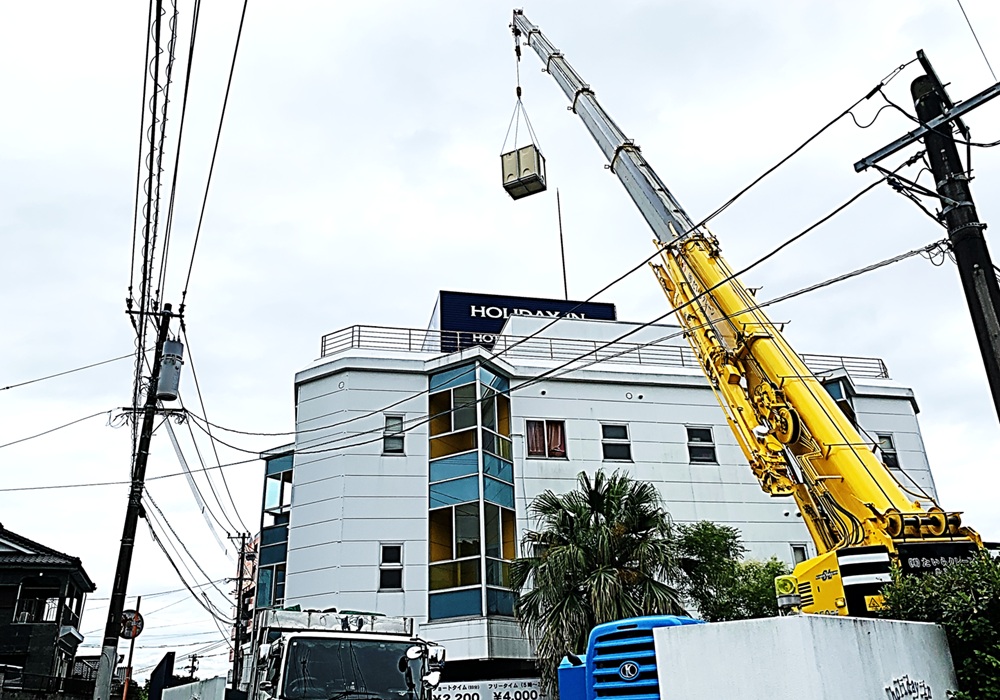

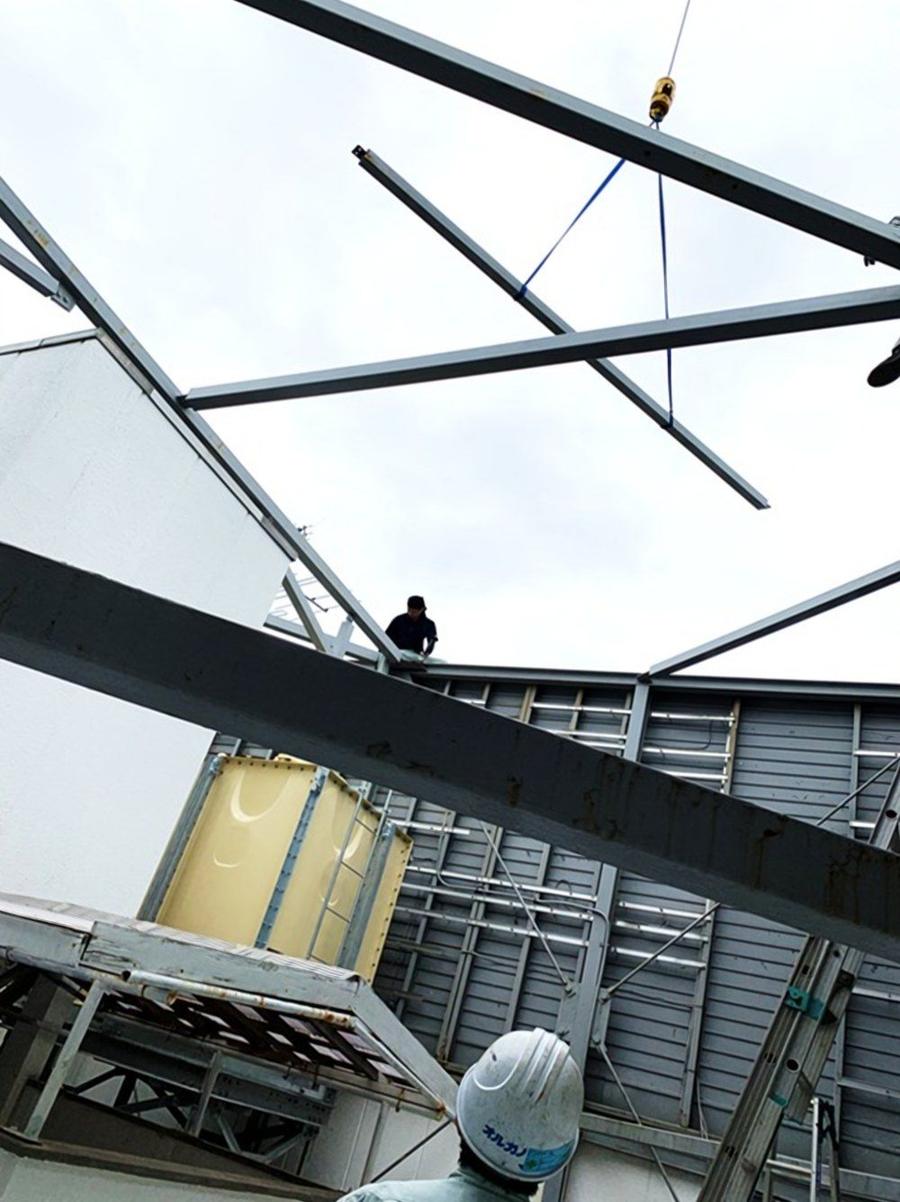

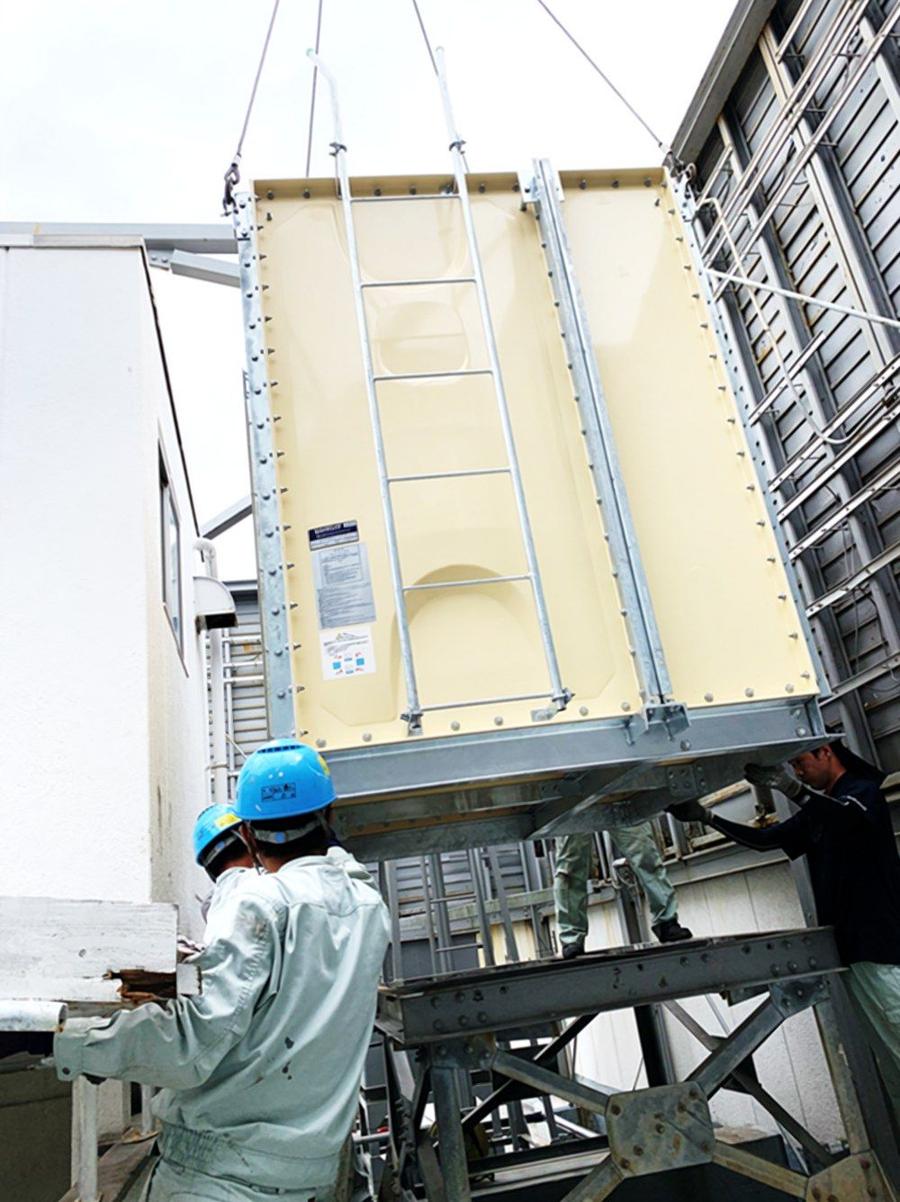

CASE 03 ／ ELEVATED WATER TANK
ホテル向け高架水槽（クレーン・配管）
ホテル向け高架水槽の設置工事です。クレーンによる揚重から配管工事までを行いました。
| メーカー | 三菱ケミカルインフラテック |
|---|---|
| 型式 | ヒシタンクGF型 1.0GFRP単板構造 |
| 容量 | 6000L |
| 配管径 | 100A |
| 場所 | 鹿児島県内ホテル |

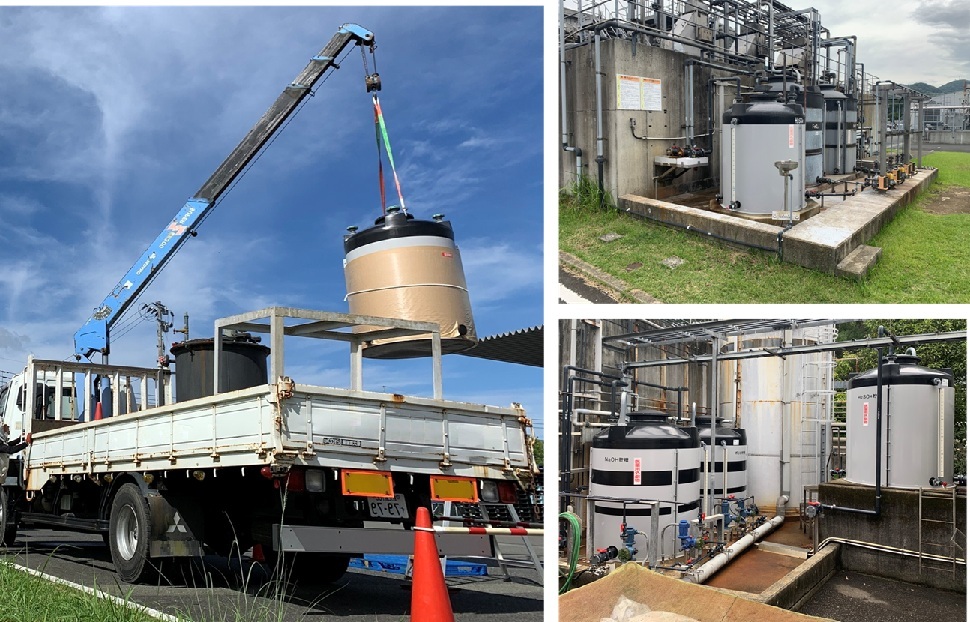

CASE 04 ／ CHEMICAL TANK
工場向け薬液タンク（レイアウト設計・施工）
工場で使用する薬液タンクについて、レイアウト設計から施工までを一貫して担当しました。
| メーカー | スイコー, ダイライト |
|---|---|
| 型式 | MC-3000/5000/10000 |
| 用途 | 塩酸・苛性ソーダ・希硫酸 |
| 場所 | 鹿児島県 |

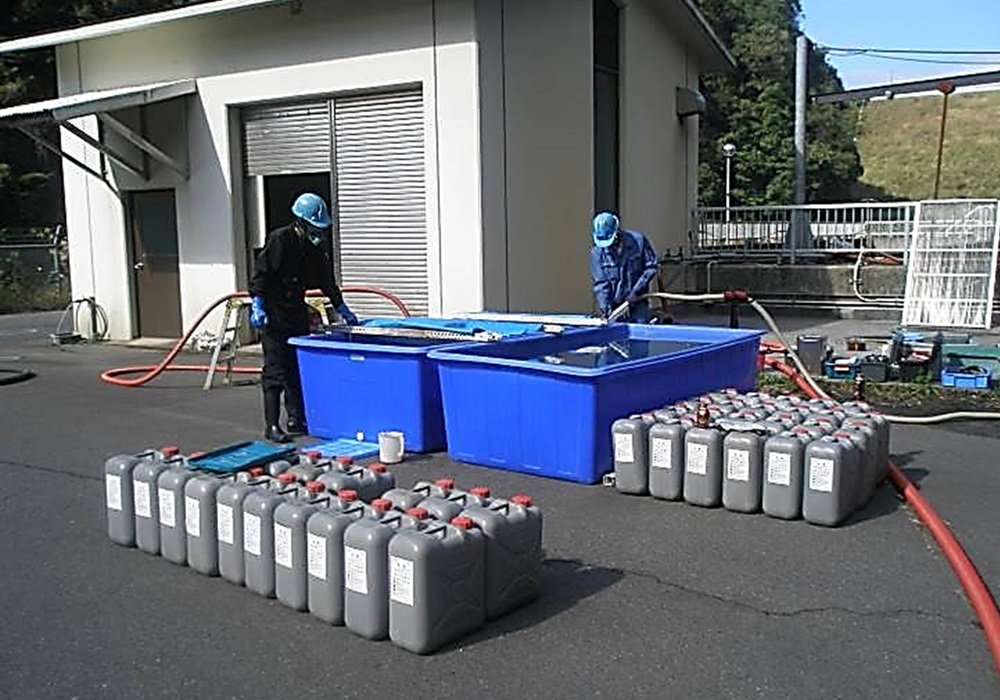

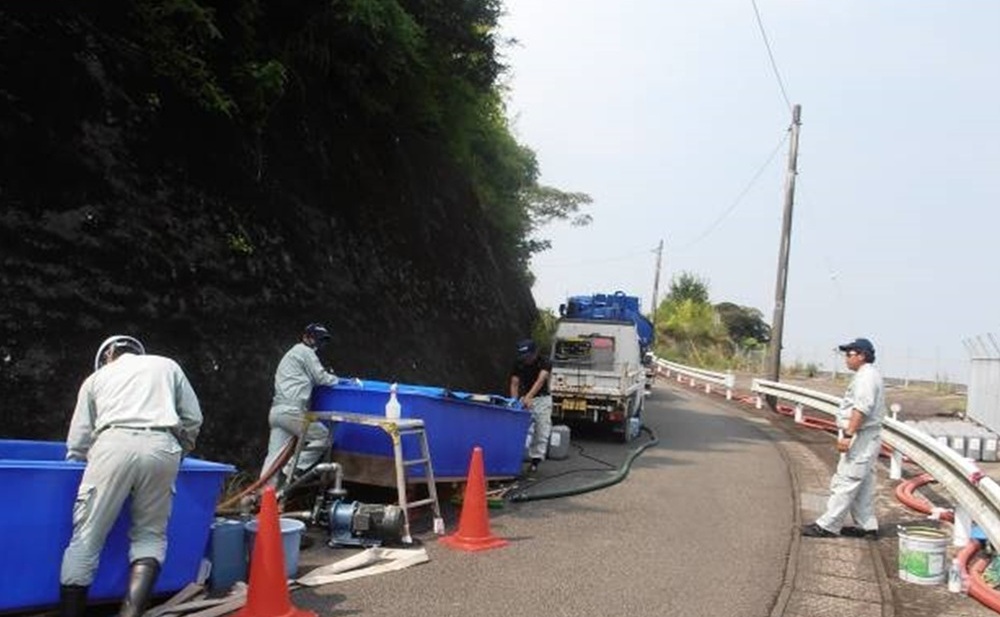

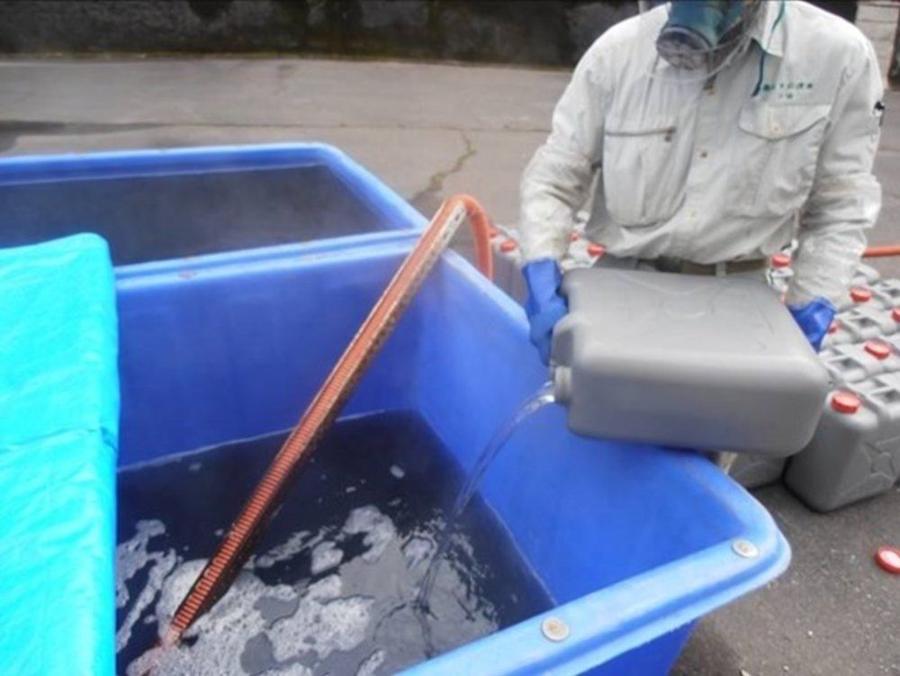

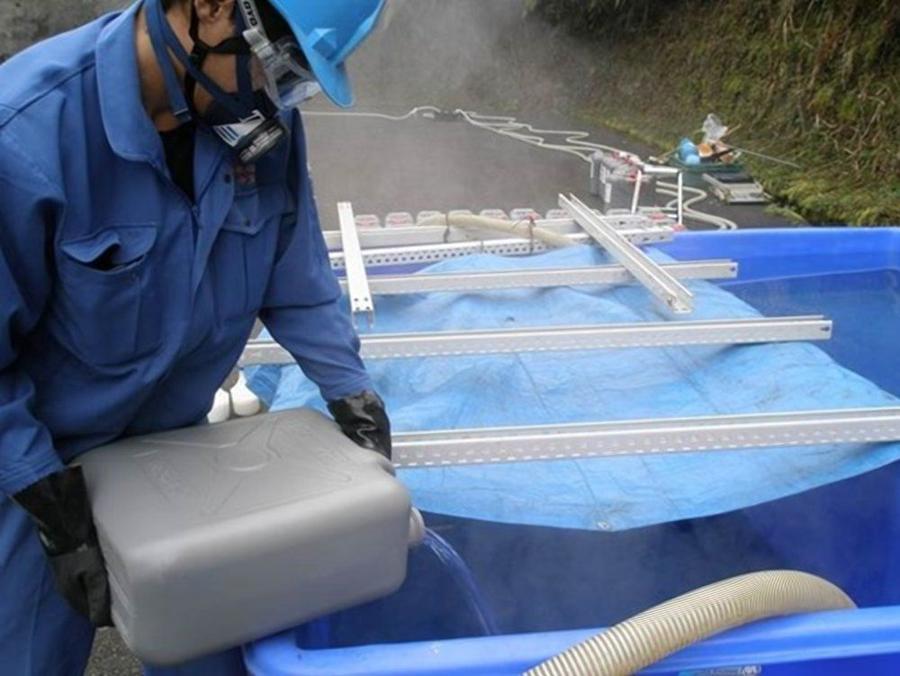

CASE 05 ／ SCALE REMOVAL
配管内スケール除去（塩酸循環方式）
配管内に付着したスケールを、塩酸を循環させる方式で除去しました。
| 配管全長 | 400ｍ |
|---|---|
| 配管口径 | 250A |
| 工法 | 塩酸循環による |
| 循環水量 | 20,000L |
| 使用薬品 | 35%塩酸 |
| 場所 | 北部清掃工場（公共工事） |

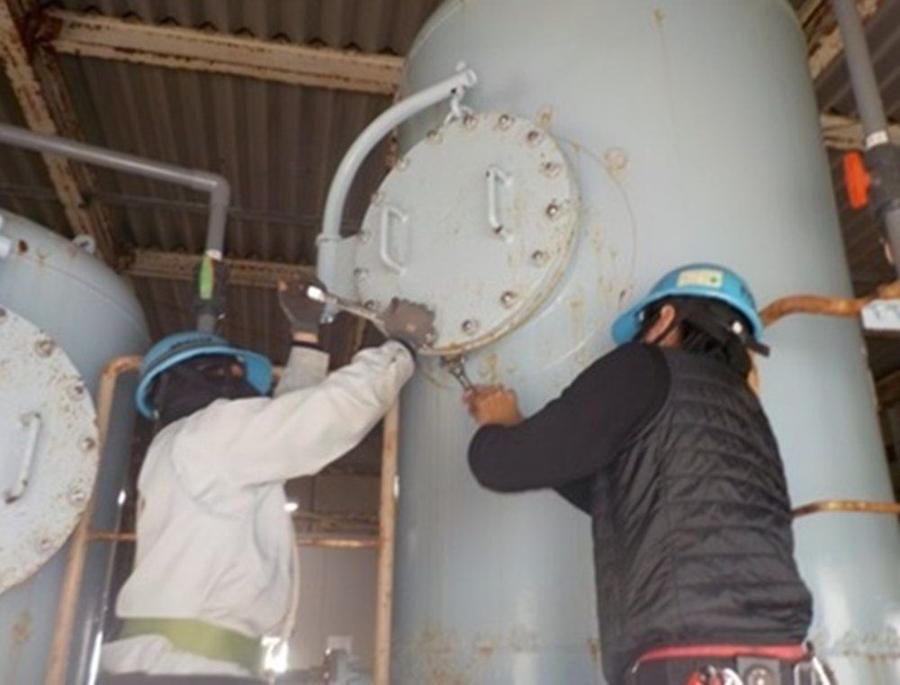

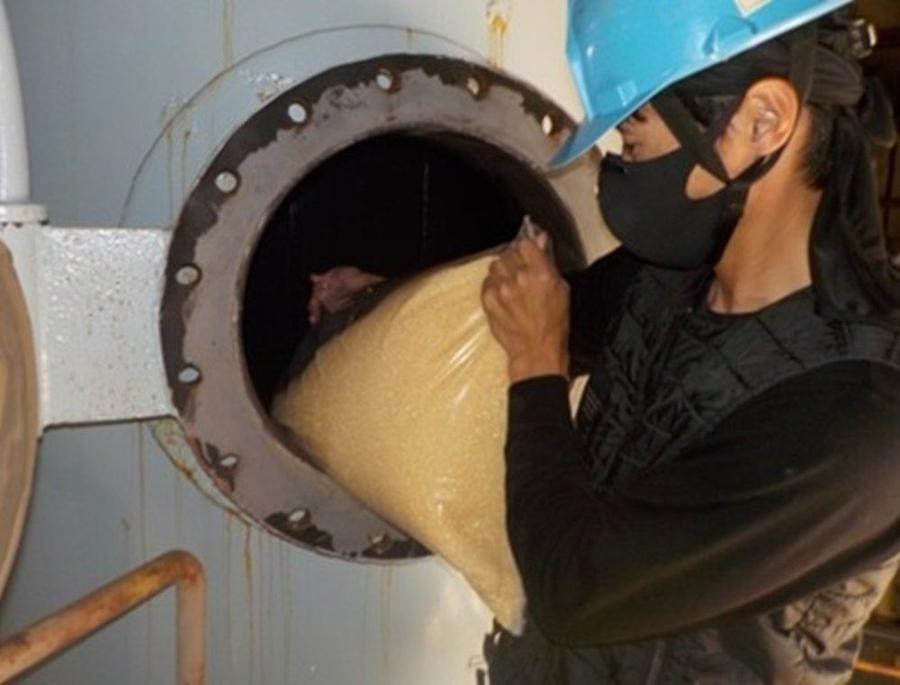

CASE 06 ／ RESIN REPLACEMENT
ろ材交換・イオン交換樹脂交換
純水装置のろ材・イオン交換樹脂を交換し、試運転調整まで行いました。
| ろ材・樹脂量 | 3,150L |
|---|---|
| 業種 | 電子産業 |
| 用途 | 一次純水（1μS/cm） |
| 引渡条件 | 試運転調整含む |
| 場所 | 九州圏内・半導体工場 |
PURE WATER SYSTEM
CASE 07 ／ PURE WATER SYSTEM
電子産業・半導体工場向け純水設備
電子産業・半導体工場向けの純水設備です。原水に加えて排水を回収する方式を採用しています。
| メーカー | オルガノ |
|---|---|
| 型式 | RO-1300FC-000 × 2台 |
| 採水量 | 3,000L/h |
| 方式 | 原水＋排水回収方式 |
| 業種 | 電子産業 |
| 場所 | 九州県内・半導体工場 |

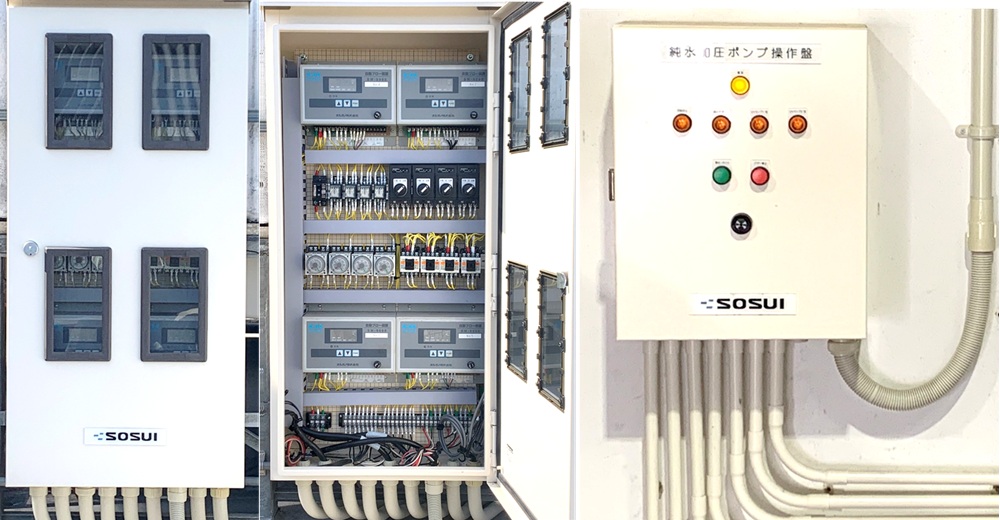

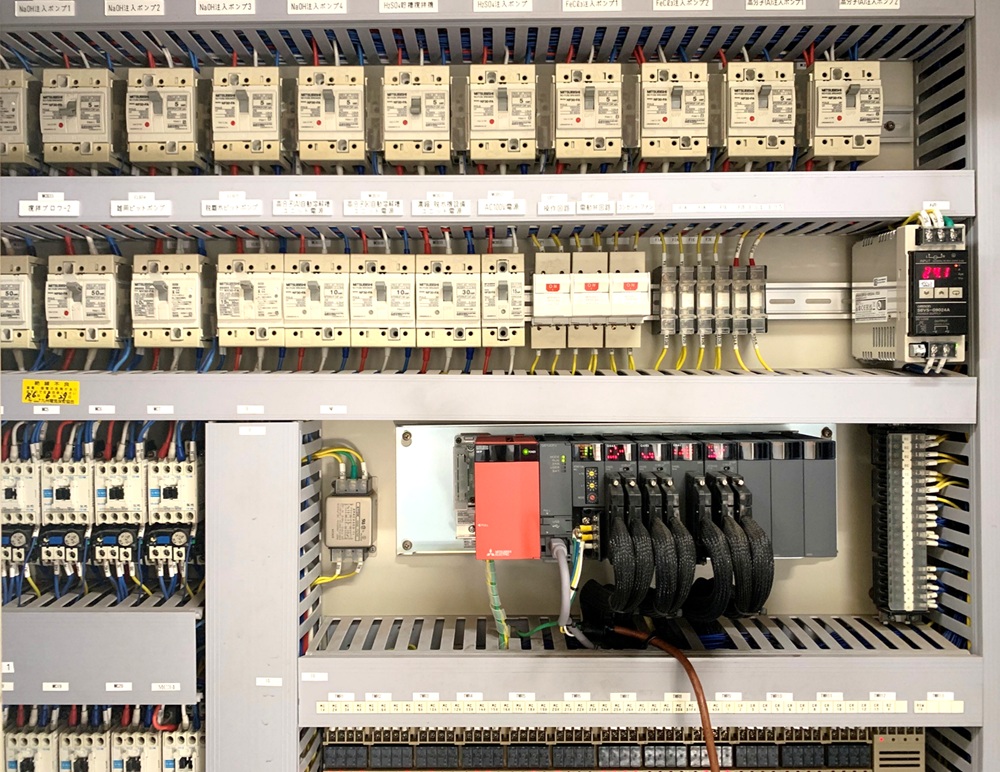

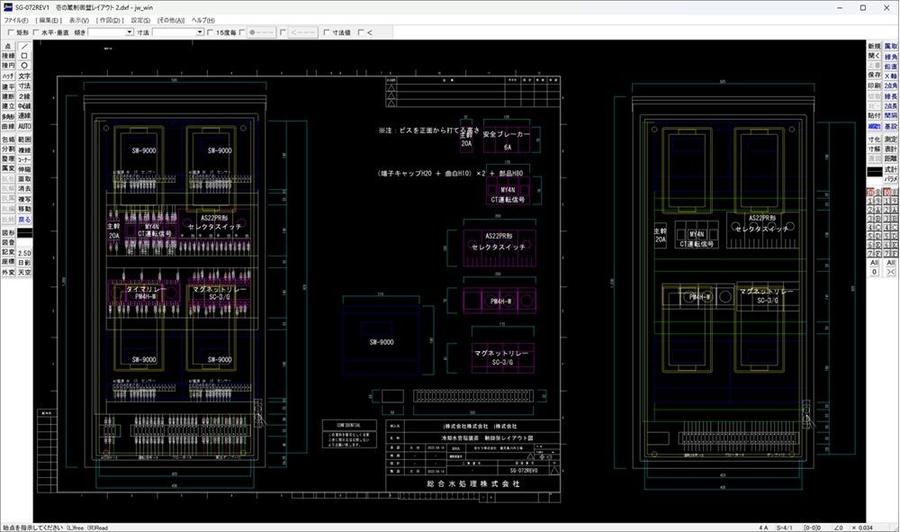

CASE 08 ／ CONTROL PANEL / PLC
制御盤・シーケンス制御（ＰＬＣ）

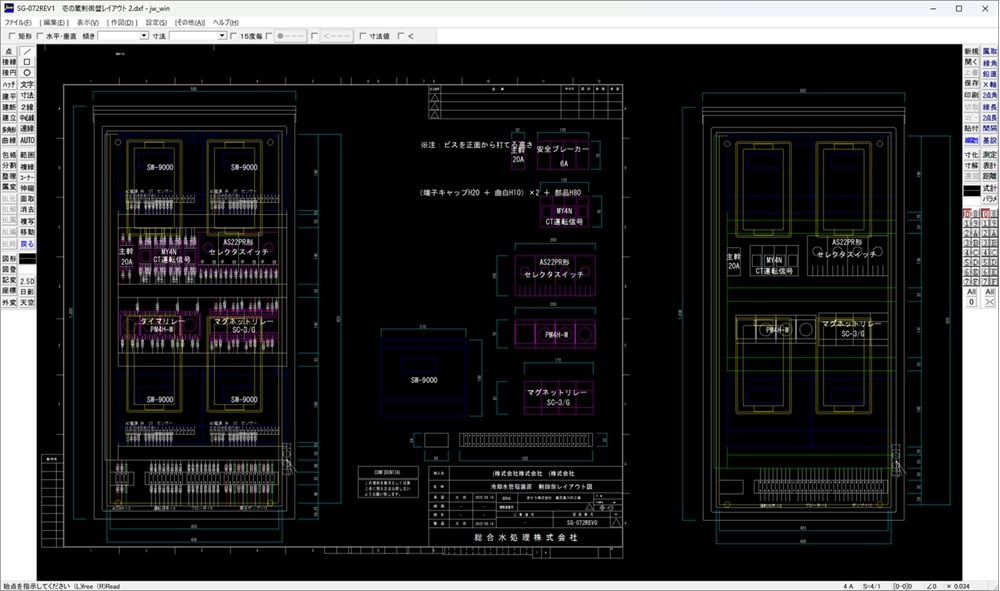

水処理設備向けの制御盤を自社で設計・製作し、シーケンス制御を組み込んでいます。
| メーカー | 当社 |
|---|---|
| 実績 | 冷却水管理装置（薬注装置 ＋ ブロー装置） 水質管理装置（冷却塔・ボイラ・排水設備） 逆洗式ろ過器制御盤（逆洗ポンプ・自動弁） ポンプ制御盤（純水設備・循環・用水設備） |
| 取扱品目 | ＰＬＣ（MELSEC-Qシリーズ、Aシリーズ） タッチパネル（GT-2000シリーズ）, その他 |
| 場所 | 九州圏内 |
